Máy biến áp phân phối ngâm dầu 15kv 630kva
Máy biến áp phân phối ngâm dầu 15kv 630kvaSự miêu tả
Máy biến áp phân phối ngâm dầu 15kv 630kva thường được gắn trên cột hoặc lắp đặt trong trạm phân phối để chiếu sáng sinh hoạt và cấp điện nhà máy có công suất LV lên tới 0,4kV. Máy biến áp phân phối kín do chúng tôi sản xuất có bộ tản nhiệt dạng sóng. Bể chứa dạng sóng như một bộ phận co giãn và giãn nở nhiệt giúp dầu máy biến áp được cách ly hoàn toàn với khí quyển. Máy biến áp phân phối có thể được sản xuất theo yêu cầu của khách hàng.
|
Người mẫu |
S{0}} KVA-6.3/0.4KV |
|
Kiểu |
Máy biến áp phân phối ngâm dầu |
|
Tiêu chuẩn |
IEC60076 |
|
Công suất định mức |
630KVA |
|
Tính thường xuyên |
50 HZ |
|
Giai đoạn |
Ba |
|
Loại làm mát |
ONAN |
|
Điện áp sơ cấp |
6,3 KV |
|
Điện áp thứ cấp |
0.4 KV |
|
Vật liệu cuộn dây |
đồng |
|
Nhóm vectơ |
Dyn11 |
|
Trở kháng |
4.5% |
|
Nhấn vào Thay đổi |
NLTC |
|
Phạm vi khai thác |
±2*5% |
|
Không mất tải |
0.81KW |
|
Khi mất tải |
6,2KW |
|
Phụ kiện |
Cấu hình tiêu chuẩn |
Máy biến áp gắn trên pad
|
Đánh giá sức mạnh |
45kVA~6000kVA |
|
Xếp hạng điện áp sơ cấp |
lên đến 35kV |
|
Xếp hạng điện áp thứ cấp |
lên tới 24,94kV |
|
Phạm vi vòi HV |
± 2 × 2,5% hoặc khác |
|
Kiểu kết nối |
Delta/Wye |
|
dây dẫn quanh co |
Đồng hoặc nhôm |
|
KIỂU |
Nguồn cấp vòng / Nguồn cấp xuyên tâm |
|
Cấu hình |
Mặt trận sống/mặt trận chết |
|
tỷ |
30-150kV |
|
Tiêu chuẩn |
ANSI, IEEE, DOE, CSA, NEMA, UL |
|
Ứng dụng |
Khu dân cư, khách sạn, nhà ở đơn lập, công viên, hệ thống phân phối |
|
Loại dầu |
Dầu khoáng hoặc dầu thực vật tự nhiên có thể phân hủy sinh học, chất lỏng không chứa PCB |
|
Màu hoàn thiện |
chuông xanh |
|
Đánh giá bao vây |
Tủ đấu dây chịu thời tiết NEMA 3R, thùng kín |
Máy biến áp gắn cực
|
Thuộc tính chính |
|
|
Thuộc tính cụ thể của ngành |
|
|
Sản phẩm |
Máy biến áp gắn cực chứa dầu một pha |
|
Giai đoạn |
Đơn |
|
Số cuộn dây |
máy biến áp tự ngẫu |
|
Các thuộc tính khác |
|
|
Nơi xuất xứ |
Chiết Giang, Trung Quốc |
|
Số mô hình |
Máy biến áp một pha |
|
Công suất định mức |
Từ 10kva đến 333kva |
|
Điện áp cao |
34,5kV trở xuống |
|
Điện áp thấp |
120/240/277/480V |
|
Tính thường xuyên |
50/60Hz |
|
Tiêu chuẩn |
IEC, ANSI, IEEE, CSA |
|
Nhóm vectơ |
Ii0, Ii6 |
|
Vật liệu |
Nhôm/Đồng |
|
Ứng dụng |
Lưới điện nông thôn, Miền núi xa xôi, thôn bản rải rác, Sản xuất nông nghiệp, chiếu sáng, Tiêu thụ điện, Đường sắt, Lưới điện đô thị |
|
Kiểu |
Máy biến áp ngâm dầu |
|
Tính năng |
Tổn thất thấp |
Bảng sau đây là thông số tiêu chuẩn của máy biến áp gắn trên cột thông thường.
|
DUNG TÍCH (kVA) |
η(%) |
ε(%) |
Io(%) |
MẤT CỐT LÕI (W) |
ĐỒNG MẤT (W) |
KÍCH THƯỚC(MM) |
DẦU (L) |
TỔNG WT (kg) |
||
|
W |
D |
H |
||||||||
|
10 |
97.2 |
3 |
1.9 |
45 |
180 |
440 |
520 |
940 |
30 |
100 |
|
15 |
97.3 |
3 |
1.8 |
58 |
215 |
450 |
530 |
970 |
30 |
130 |
|
25 |
97.5 |
2.8 |
1.7 |
82 |
295 |
500 |
580 |
980 |
40 |
180 |
|
37.5 |
97.7 |
2.6 |
1.6 |
110 |
400 |
520 |
600 |
1000 |
40 |
220 |
|
50 |
98.1 |
1.9 |
1.5 |
140 |
490 |
540 |
630 |
1060 |
45 |
280 |
|
75 |
98.2 |
1.8 |
1.4 |
200 |
700 |
590 |
670 |
1100 |
55 |
380 |
|
100 |
98.3 |
1.7 |
1.3 |
260 |
900 |
680 |
680 |
1120 |
60 |
450 |
|
167 |
98.4 |
1.6 |
1.2 |
450 |
1500 |
710 |
800 |
1190 |
80 |
580 |
|
250 |
98.5 |
1.5 |
1.1 |
650 |
2250 |
980 |
950 |
1350 |
215 |
980 |
|
333 |
98.6 |
1.4 |
1 |
800 |
3000 |
1040 |
960 |
1400 |
240 |
1100 |
Mục kiểm tra
√ Kiểm tra điện trở cuộn dây
√ Kiểm tra điện trở cách điện
√ Kiểm tra lỗi tỷ số điện áp
√ Kiểm tra trở kháng ngắn mạch
√ Kiểm tra tổn thất không tải (công suất)
√ Kiểm tra tổn thất tải (công suất)
√ Kiểm tra khả năng chịu điện áp cảm ứng
√ Kiểm tra khả năng chịu điện áp nguồn riêng
√ Kiểm tra tính toàn vẹn của áp suất

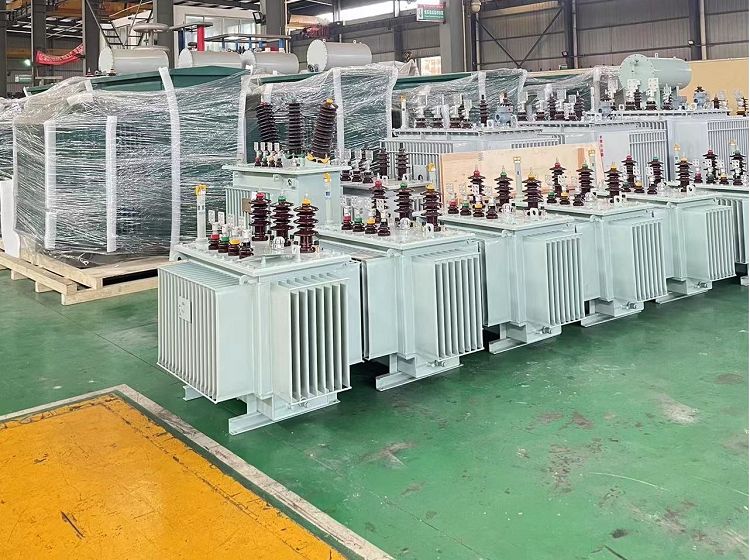

Hình ảnh máy biến áp phân phối
Bao bì máy biến áp phân phối
