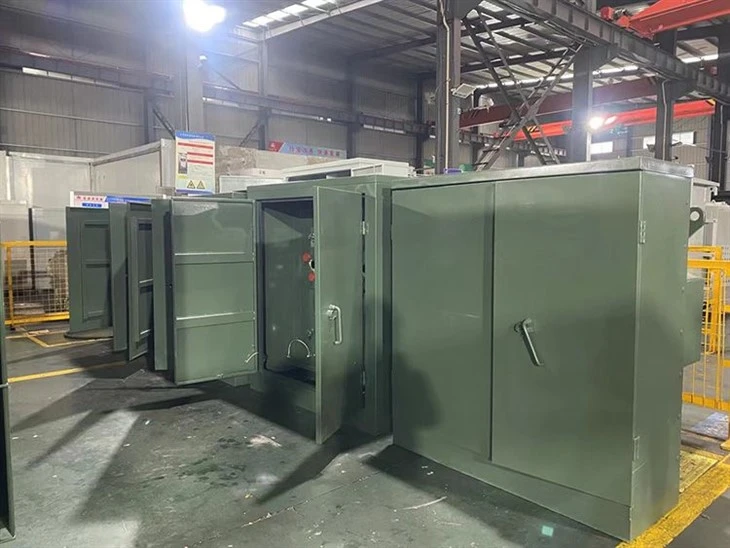

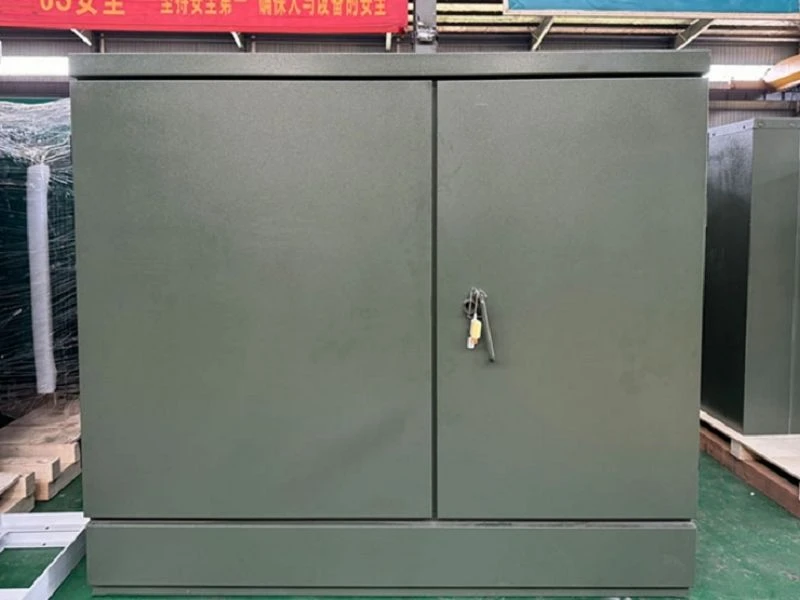

1000kva 500kva 3- Transformer gắn trên giai đoạn
Cài đặt và vị trí
Các máy biến áp này được lắp đặt ở mặt đất trên các miếng đệm bê tông, do đó tên của chúng . chúng được đặt một cách chiến lược gần các tòa nhà hoặc dọc theo đường phố để giảm thiểu mất điện trên các đường phân phối dài .
Nguồn cung cấp có sẵn
|
Xếp hạng sức mạnh |
45kva ~ 6000kva |
|
Xếp hạng điện áp chính |
lên đến 35kV |
|
Xếp hạng điện áp thứ cấp |
lên đến 24,94kv |
|
H . V . TAP Phạm vi |
± 2 × 2,5% hoặc những người khác |
|
Loại kết nối |
Delta/Wye |
|
Dây dẫn cuộn dây |
Đồng hoặc nhôm |
|
KIỂU |
Nguồn cấp dữ liệu / nguồn cấp dữ liệu xuyên tâm |
|
Cấu hình |
Mặt trận trực tiếp / mặt trước |
|
Bil |
30-150 KV |
|
Tiêu chuẩn |
ANSI, IEEE, DOE, CSA, Nema, UL |
|
Ứng dụng |
Khu dân cư, khách sạn, nhà ở một gia đình, công viên, hệ thống phân phối |
|
Loại dầu |
Dầu khoáng hoặc dầu thực vật tự nhiên phân hủy sinh học, chất lỏng không PCB |
|
Kết thúc màu sắc |
Bell Green hoặc như tùy chỉnh |
|
Xếp hạng bao vây |
Nema 3R Weatherproof Dress |

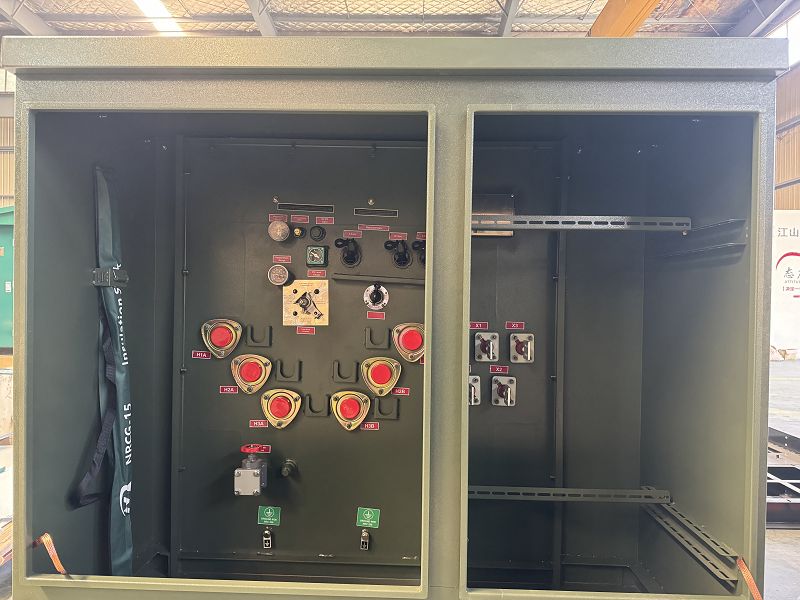

Các thành phần máy biến áp gắn trên Pad
Bể máy biến áp: Làm bằng thép, nó chứa lõi và cuộn dây .
Lõi biến áp:Cung cấp một đường dẫn cho thông lượng từ tính .
Cuộn dây máy biến áp:Dây dẫn bằng đồng hoặc nhôm quấn quanh lõi .
Ống lót:Thiết bị cách điện cho các kết nối điện .
Changer Tap:Điều chỉnh điện áp đầu ra khi cần .
Dầu cách điện:Cung cấp cách nhiệt và làm mát .
Đồng hồ đo:Các thông số đo lường như nhiệt độ dầu và áp suất
Nâng các vấu:Được sử dụng để vận chuyển .
Thiết bị đầu cuối căn cứ:Đảm bảo an toàn điện .
Tên nơi:Hiển thị thông tin cần thiết .
Công tắc tải:Cho phép sự gián đoạn an toàn của dòng chảy trong quá trình bảo trì hoặc sửa chữa .
Cầu chì:Bảo vệ chống lại các điều kiện quá dòng bằng cách tan chảy khi dòng điện vượt quá một ngưỡng nhất định .
1000kva 500kVa 3- Transformer gắn trên pad pad parameter
Bảng sau đây là tham số tiêu chuẩn của 1000kVA 500KVA 3- Transformer được gắn trên pad . Nếu bạn cần các mức công suất và điện áp khác, vui lòng liên hệ
Chúng tôi cung cấp các máy biến áp gắn ba pha tùy chỉnh theo khách hàng .
Thông số kỹ thuật dưới đây chỉ dành cho tham chiếu .
|
Kích thước máy biến áp gắn ba pha |
||||||
|
KVA |
Kiểu |
HV |
Lv |
W (mm) |
D (mm) |
H (mm) |
|
75 |
xuyên tâm |
25000delta |
480grdy/277 |
1280 |
1085 |
1085 |
|
150 |
Vòng lặp |
14400v |
600grdy/347 |
1480 |
1250 |
1750 |
|
225 |
xuyên tâm |
4160delta |
347grdy/600V |
1480 |
1295 |
1750 |
|
300 |
Vòng lặp |
345000 |
208grdy/120 |
1500 |
1730 |
1850 |
|
500 |
Vòng lặp |
1247grdy/7200V |
600Y/347 |
1447 |
1800 |
1750 |
|
750 |
xuyên tâm |
24940grdy/14400 |
800grdy/462 |
1485 |
1730 |
1750 |
|
1,000 |
xuyên tâm |
249400delta |
480V |
1730 |
1350 |
1850 |
|
1,250 |
Vòng lặp |
25000V |
416V |
1730 |
1320 |
1920 |
|
1,500 |
Vòng lặp |
4160grdy/2400 |
600grdy/347 |
1730 |
1910 |
1965 |
|
1,500 |
Vòng lặp |
34500delta |
480grdy/277 |
2220 |
2069 |
2065 |
|
1,750 |
Vòng lặp |
13800delta |
480grdy/277 |
1730 |
2304 |
1900 |
|
2,000 |
xuyên tâm |
4160delta |
415grdy/240 |
1730 |
1950 |
1810 |
|
2,500 |
Vòng lặp |
25000delta |
600grdy/347 |
1730 |
2560 |
1960 |
|
2,550 |
Vòng lặp |
12470delta |
415grdy/240 |
1730 |
2000 |
2200 |
|
2600 |
Vòng lặp |
34500delta |
416grdy/240 |
1730 |
1695 |
2290 |
|
3000 |
Vòng lặp |
27.600delta |
13.800delta |
1830 |
2360 |
2000 |
|
4000 |
Vòng lặp |
27600delta |
600grdy/347 |
1900 |
2500 |
2010 |
|
5000 |
xuyên tâm |
13.800delta |
4.160grdy/2.400 |
1900 |
2735 |
2500 |
|
7000 |
Vòng lặp |
27.600delta |
13.800delta |
2200 |
3030 |
2080 |
|
7500 |
Vòng lặp |
249400delta |
4.16kv wye |
2300 |
3200 |
2100 |
|
10000 |
Vòng lặp |
24900grdy/14400 |
600V |
2800 |
3500 |
2560 |
Dầu đắm 3- Transformer gắn đệm phaKiểm tra & QC
Sau mỗi đơn vị máy biến áp gắn trên PAD được sản xuất, các thử nghiệm/chất béo thường xuyên sẽ được thực hiện bởi các yêu cầu của ANSI/IEEE C 57.12.90 và C 57.12.00. Báo cáo thử nghiệm tuân thủ các tiêu chuẩn IEEE/CSA và hiệu quả tuân thủ tiêu chuẩn DOE 2016
Kiểm tra định tuyến trong nhà máy của chúng tôi
Kiểm tra sức đề kháng cuộn dây
Thử nghiệm điện trở cách nhiệt
Kiểm tra lỗi tỷ lệ điện áp
Kiểm tra trở kháng ngắn mạch
Bài kiểm tra không tải (công suất)
Kiểm tra mất tải (công suất)
Điện áp cảm ứng chịu được kiểm tra
Điện áp nguồn riêng biệt chịu được kiểm tra
Kiểm tra tính toàn vẹn áp suất
Chúng tôi cung cấp cả các tùy chọn giám sát kiểm tra trực tuyến và ngoại tuyến cho khách hàng của chúng tôi . Bạn cũng có thể chọn bên thứ ba, chẳng hạn như SGS, CSA hoặc UL để truy cập nhà máy của Transpower, trong quá trình kiểm tra nhân chứng, thử nghiệm được thực hiện và nhận được báo cáo hoàn toàn theo dõi Sự tự tin trong quy trình kiểm tra .
Thiết bị sản xuất và thử nghiệm của chúng tôi có hiệu chuẩn chuyên nghiệp mỗi năm .
1000kva 500kva 3- Transformer gắn trên giai đoạn Phác thảo
Gói và Shippings của chúng tôi
Khu vực tập hợp và đóng gói
Sau khi được lắp ráp sau đó vận chuyển bằng container
Ứng dụng
Các máy biến áp mount ba pha của chúng tôi có thể được sử dụng trong nhiều ứng dụng, tất cả đều có độ phức tạp .
