Máy biến áp cao thế lưới điện
Máy biến áp cao áp lưới điện là thiết bị cốt lõi của TRANSpower Electrical được thiết kế để truyền tải điện áp cao trong lưới điện. Công ty chúng tôi cam kết sản xuất các thiết bị điện đáp ứng các tiêu chuẩn quốc tế cao nhất để đảm bảo hiệu suất vượt trội trong nhiều ứng dụng lưới điện. Máy biến áp của chúng tôi tuân thủ các tiêu chuẩn IEC, ANSI và CSA và có dải công suất từ 35kV đến 220kV, giúp chúng phù hợp để xử lý nhiều nhiệm vụ truyền tải điện áp cao.
Mô tả sản phẩm
Máy biến áp cao áp này sử dụng các vật liệu và quy trình mới nhất, bao gồm các tấm thép silicon chất lượng cao và dây đồng dẫn điện cao, được thiết kế để tối ưu hóa hiệu suất chuyển đổi điện từ. Thùng dầu của nó đã được xử lý đặc biệt chống ăn mòn để đảm bảo sử dụng lâu dài trong các điều kiện môi trường khác nhau. Hệ thống cách điện của máy biến áp bao gồm các vật liệu chịu được nhiệt độ cao và điện áp cao, đồng thời việc ứng dụng công nghệ cuộn dây tiên tiến giúp nâng cao hơn nữa độ ổn định và độ tin cậy của sản phẩm.
Máy biến áp cao áp lưới điện giúp truyền tải điện ổn định với mức tổn thất năng lượng giảm đáng kể. Thiết kế của nó cho phép nó hoạt động trong điều kiện tải cao mà không làm giảm hiệu suất, giảm nguy cơ lỗi hệ thống. Khả năng chống ngắn mạch và quá tải mạnh mẽ của máy biến áp đảm bảo hệ thống lưới điện cao áp hoạt động liên tục và ổn định, đồng thời giảm tần suất và chi phí bảo trì.
Những máy biến áp này được sử dụng rộng rãi trong lưới điện quốc gia, lưới điện khu vực và các cơ sở sản xuất điện lớn. Do khả năng xử lý điện áp cao tuyệt vời, nó đặc biệt thích hợp cho các dự án yêu cầu truyền tải điện áp cao ổn định. Cho dù trong việc nâng cấp, mở rộng hoặc xây dựng mới lưới điện, Máy biến áp cao áp lưới điện đều mang lại hiệu suất tuyệt vời và sự hỗ trợ đáng tin cậy.
Lưới điện máy biến áp cao áp
|
Thuộc tính cụ thể của ngành |
|
|
Sản phẩm |
Lưới điện máy biến áp cao áp |
|
Giai đoạn |
Ba pha |
|
Cấu trúc cuộn dây |
hình xuyến |
|
Số cuộn dây |
Cuộn dây đôi hoặc cuộn dây ba |
|
Các thuộc tính khác |
|
|
Nơi xuất xứ |
Chiết Giang, Trung Quốc |
|
Số mô hình |
Máy biến áp cao áp lưới điện 3 pha (Theo yêu cầu của khách hàng) |
|
Công suất định mức |
Từ 6300kva đến 180mva |
|
Điện áp cao |
Từ 33kV đến 220kV |
|
Điện áp trung thế |
36/37/38,5/66/69/115/121kV |
|
Điện áp thấp |
Từ 6,3kV đến 69kV |
|
Tính thường xuyên |
50% 2f60Hz |
|
Tiêu chuẩn |
IEC, ANSI, IEEE, CSA |
|
Nhóm vectơ |
Yd11, YNd11, YNyn0d11, YNa0d11 |
|
Vật liệu |
Nhôm/Đồng |
|
Ứng dụng |
Nhà máy điện (trạm), trạm biến áp (trạm phân phối điện), Lưới điện đô thị, Cơ sở công nghiệp, Dự án cơ sở hạ tầng quy mô lớn |
|
Kiểu |
Máy biến áp ngâm dầu |
|
Tính năng |
Tổn thất thấp |
Thông số máy biến áp cao áp lưới điện
Bảng dưới đây liệt kê các thông số tiêu chuẩn cho máy biến áp cao áp lưới điện 220kV. Nếu bạn yêu cầu công suất và mức điện áp khác, vui lòng liên hệ với TRANSpower để biết thông số kỹ thuật chính xác và các ưu đãi tùy chỉnh.
Thông số kỹ thuật bên dưới CHỈ mang tính chất tham khảo.
|
DUNG TÍCH |
Tỷ số điện áp và phạm vi điều chỉnh (kV) |
Biểu tượng kết nối |
Tổn thất không tải (kW) |
Mất toàn tải (kW) |
Trở kháng (%) |
Dòng điện không tải |
|
|
HV |
LV |
||||||
|
31500 |
220±8x1.25% |
66.3; 6.6 10.5; 11 35; 37; 38.5 |
YNd11 |
38 |
135 |
12~14 |
0.70 |
|
40000 |
45 |
157 |
0.63 |
||||
|
50000 |
54 |
189 |
0.56 |
||||
|
63000 |
63 |
220 |
0.56 |
||||
|
90000 |
10.5; 11 35; 37; 38.5 |
80 |
288 |
0.49 |
|||
|
120000 |
99 |
346 |
0.49 |
||||
|
150000 |
116 |
405 |
0.42 |
||||
|
180000 |
135 |
468 |
0.42 |
||||
|
120000 |
66 69 |
102 |
355 |
0.49 |
|||
|
150000 |
120 |
415 |
0.42 |
||||
|
180000 |
140 |
475 |
0.42 |
||||

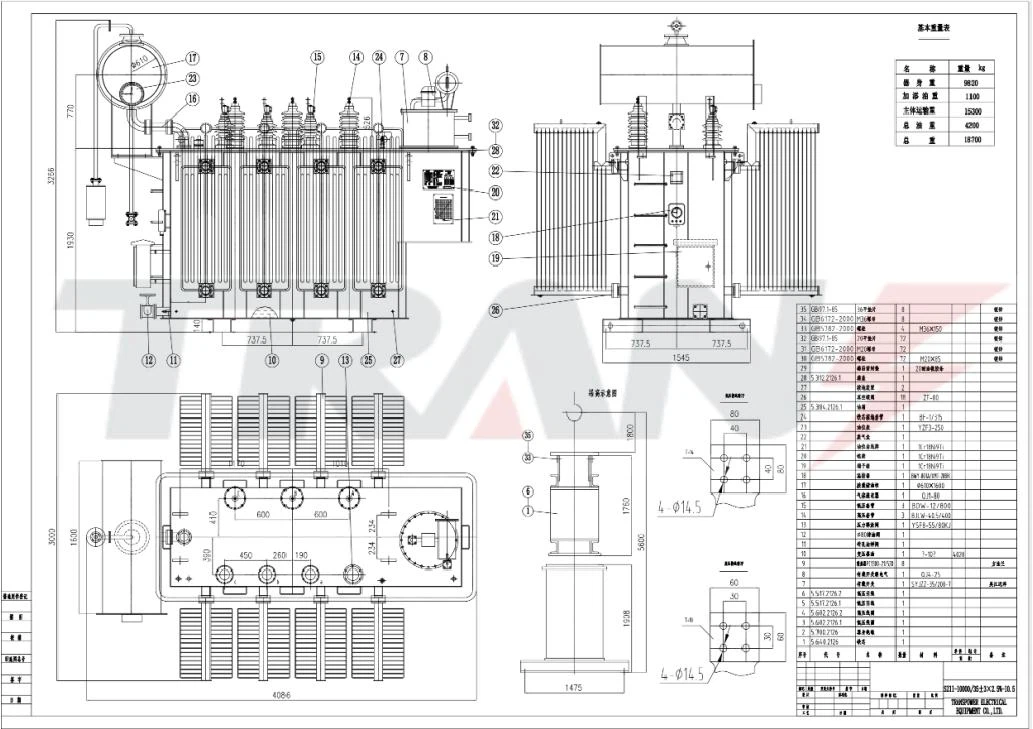

Kích thước và trọng lượng chi tiết máy biến áp cao áp lưới điện 3 pha 10MVA 33kV
